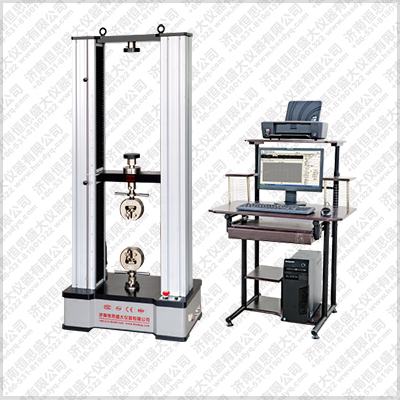

微機控制電子式腸衣拉力試驗機設備用途

腸衣試驗方法，沿腸衣縱向截取120mm*15mm(長*寬)的小條作為樣品，置常溫水中浸泡5分鐘，瀝干待用，調整拉力試驗機夾距為100mm，將上述準備好的腸衣樣品在夾頭夾好，夾頭以100mm/min加減10mm/min的速度做拉力測試，如腸衣在夾頭邊裂者不計，應重新取試樣測試，共取10個試樣，將測得的10個數據，取其算出平均值。

腸衣拉力試驗機專業設計的自動控制和數據采集系統，實現了系統的全數字化調整。標準的RS232接口方便了用戶對試驗數據的計算機采集、處理和數據的網間傳輸。本設備能夠求取抗拉強度、屈服強度、90度剝離強度、180度剝離強度、撕裂強度等。

該電子萬能試驗機采用國產伺服電機,高精度滾珠絲杠，高精度傳感器，新獨立控制器，三閉環伺服控制系統作為動力源；采用先進的芯片集成技術，專業設計的PCI數據采集放大和控制系統，試驗力、變形的放大、A/D轉換過程實現了全數字化調整。本機可對各種金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航空航天、石油化工、機械制造、電線、電纜、紡織、纖維、塑料、橡膠、陶瓷、食品、醫藥包裝、鋁塑管、塑料門窗、土工布、薄膜、木材、紙張、金屬材料及制造業，電子拉力試驗機可根據GB、JIS、ASTM、DIN、ISO等標準自動求取試驗力值、斷裂力值、屈服強度、上下屈服強度、抗拉強度、抗壓強度、斷裂延伸率、拉伸彈性模量、彎曲彈性模量等試驗數據。

微機控制電子式腸衣拉力試驗機重要功能：

1、主機

1.1產品采用單柱式結構，整機精巧美觀；

1.2 配置拉伸、壓縮夾具各一套；

1.3全數字式交流伺服電機和伺服驅動器，性能可靠、穩定，具有過流、過壓等保護裝置；

1.4 采用精密絲杠和精密減速機構傳動，傳動平穩、噪音低。

2、測控系統

2.1自動清零：主控制系統接到試驗開始指令后，系統便自動清零；

2.2自動換檔：根據負荷大小自動切換到適當的量程，以確保測量的精度；

2.3自動試驗：試驗設定結束后，可自動完成試驗過程；

2.4批量試驗：相同規格的試樣，一次設定可自動完成同一批次的試驗；

2.5自動打印：試驗結束后，可自動打印試驗結果；

2.6實時顯示：試驗力和試驗峰值可實時顯示；

2.7限位保護：具有程控和機械兩種限位保護功能；

2.8過載保護：當負荷超過值的2%-10%時，自動停機；

2.9緊急停機：設有急停開關，用于緊急狀態時切斷電源。

微機控制電子式腸衣拉力試驗機結構原理

采用圓弧同步帶輪減速，零間隙滾珠絲杠副傳動，傳動無間隙，使試驗力和變形速度精密控制得到保證。電機通過三級同步帶輪減速以后帶動絲杠旋轉，從而推動移動橫梁在選定的速度下作直線運動以實現各種試驗功能。

微機控制電子式腸衣拉力試驗機主機框架：

用型鋼制作，表面經過鈍化、底漆、面漆等工藝處理。

微機控制電子式腸衣拉力試驗機滾珠絲杠副：

用德國霹西公司產滾球絲杠副，以確保無間隙傳遞和控制精度。雙套滾珠絲杠安裝框架內兩側，上端與上橫梁軸承連接，滾珠螺母與中部活動橫梁固定連接，下端與框架臺面下部兩端帶輪連接，帶輪旋轉帶動滾珠絲杠旋轉，使中橫梁升降產生拉力或壓力。利用中橫梁快速升降還可以調節試驗空間。

微機控制電子式腸衣拉力試驗機傳動系統；

安裝于工作臺下部，由同步齒形帶及同步齒形帶輪所組成，此種傳動系統可有效地消除傳動過程中的間隙和滑移現象，確?？刂频木_性。系統采用二級減速，由兩根同步齒形帶和五個同步帶輪組成。本機不應用減速機，采用傳動系統直接減速方式，此種減速方式的優勢有兩點：一是低噪音，二是免維護。

夾頭體；拉伸試驗用楔形結構，采用鑄鋼件毛坯加工而成，一側封閉，另一側用于安裝滑動卡板和夾塊，表面電鍍。分為上部夾頭體和下部夾頭體，上部夾頭體與活動橫梁上所安裝的傳感器連接，下部夾頭體與工作臺連接。

移動控制盒；用于在調整試驗空間時操作移動橫梁快速升降，具有快/慢、步進等多種操作方式，可自由吸附粘貼于主機易于操作的部位。

微機控制電子式腸衣拉力試驗機產品規格: UTM2103

微機控制電子式腸衣拉力試驗機依據標準_微機控制電子萬能試驗機本試驗機是根據：

GB/T2611-2007《試驗機通用技術要求》

GB/T16491-2008《電子式萬能試驗機》

GB/T 13634-2008《單軸試驗機檢驗用標準測力儀的校準》

JB/6146-2007《引伸計 技術條件》

GB/T228.1―2010《金屬材料 室溫拉伸試驗方法》

GB/T7314-2005《金屬壓縮試驗方法》

GB/T8653-2007《金屬楊氏模量、玄線模量、切線模量和泊松比試驗方法（靜態法）》

GB/T1348-2009 《球墨鑄鐵件》標準制造。適用標準：國標、ASTM、等國內外試驗標準。本機外形美觀、操作方便、性能穩定可靠。

微機控制電子式腸衣拉力試驗機重要特點：

→精密無間隙滾珠絲杠、高剛性、高穩定性的三柱懸臂載荷機架，機架尺寸可定制。

→高精度測力器，線性寬，穩定性好，保證載荷的測力精度。

→高速率、低振動、免維護、靜音型交流伺服電機驅動系統。

→電路板采用光電隔離設計，具有抗干擾能力強的特點。

→內置以太網接口；方便的手持控制器，即停即行功能；操作靈活、隨意切換。

→多種完善的試驗夾具，快速更換；可選T型工作臺、防旋轉夾具/附件裝置、環境系統、引伸計。

→寬泛的測試速度0.001～600mm/min（可定制高速試驗機1000mm/min；1500mm/min）。

→全數字閉環、多通道、多功能、易操控的HRJ-Test測控軟件；多種標準方法（國標、英標、美標、德標、澳標、日標、意標、俄標、歐標/GB、ISO、JIS、ASTM、DIN、BS、EN)。

→試驗過程的自動控制、數據采集、處理、分析、存儲及顯示。

→載荷自動保持、應力、應變控制、循環控制及自編程控制等多種控制方式。

→控制模式智能設置，控制方式之間無沖擊、平滑切換，加載、卸載平穩。

→過程再現和數據再分析、曲線放大、比較、遍歷；曲線可自由放大和縮小；滿度自調。

→操控軟件，采用模塊化、開放式編程、個性化設計，可自行調整。

→標準模塊；權限管理模塊、試驗模塊、控制模塊、分析模塊、查詢模塊、輸出模塊等。

→操作提示和向導功能。

→靈活的Excel或Word報告格式，可選擇、指定、排序、單獨、合并、多類型輸出。

→網絡數據庫管理。

→試驗結束自動返回，智能、高效、快捷。

→多重保護功能：試驗力過載保護；過流、過壓保護；試樣破斷時安全保護；操作提示向導保護；試驗結束自動保護等。

微機控制電子式腸衣拉力試驗機技術參數_微機控制電子萬能試驗機(精密型懸臂結構)

1試驗力1KN

2試驗機級別0.5級 / 1級

3負荷測量范圍0.2%～100%FS（0.5級）/0.5%～100%FS（1級）

4示值相對誤差±0.2%以內（0.5級）/±0.5%（1級）

5試驗力分辨力1/±500000F.S

6變形測量范圍0.2%～100%

7力控速率調節范圍0.005%～5%FS/S

8力控速率控制精度速率＜0.05%FS時，為±1%設定值以內； 速率≥0.05%FS時，為±0.5%設定值以內；

9變形速率調節范圍0.005～5%FS/s；

10變形速率控制精度速率＜0.05%FS/s時，為設定值的±1%以內； 速率≥0.05%FS/s時，為設定值的±0.5%以內；

11位移速率調節范圍0.001～600mm/min（可定制高速系統0.001～1500mm/min）

12位移速率控制精度為設定值的±0.2%以內；

13恒力、恒變形、恒位移控制范圍0.2%～100%FS

14恒力、恒變形、恒位移控制精度設定值≥10%FS時，為設定值的±0.5%以內 設定值＜10%FS時，為設定值的±1%以內

15橫梁移動行程1200mm

16電源電壓～220V±10% 50Hz（須可靠接地）

17機器功率500w

18載荷機架尺寸(LWH)620x540x1850mm

19機器重量≈180kg
